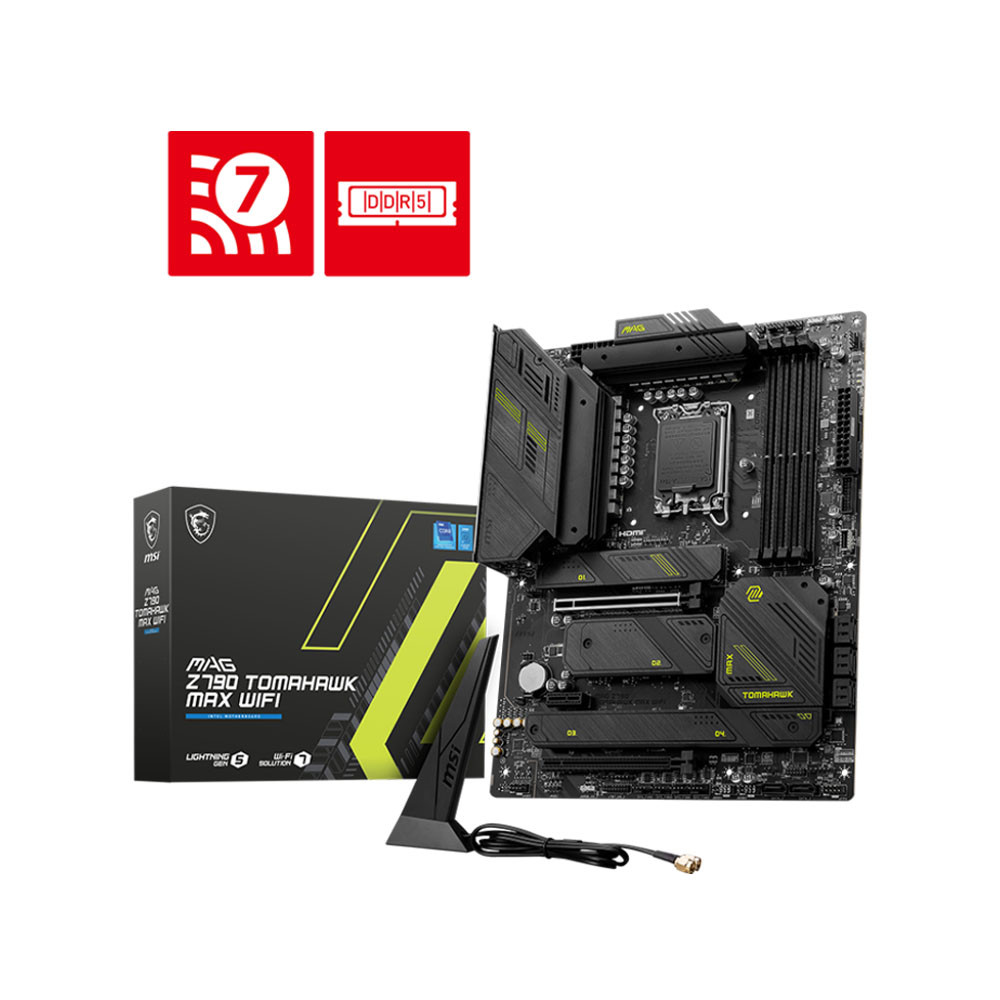

Thông số kỹ thuật Bo mạch chủ MSI MAG Z790 Tomahawk Max Wifi DDR5 ( M2, HDMI, Display Port, Type-C)
| Thương hiệu |
MSI |
| Model |
Z790 TOMAHAWK MAX WIFI |
| CPU hỗ trợ |
Intel® Core™ thế hệ thứ 12/13/14
LGA 1700
|
| Chipset |
INTEL Z790 |
| Bộ nhớ |
4x DDR5 UDIMM, Maximum Memory Capacity 256GB
Memory Support 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz
Max. overclocking frequency:
• 1DPC 1R Max speed up to 7800+ MHz
• 1DPC 2R Max speed up to 6600+ MHz
• 2DPC 1R Max speed up to 6400+ MHz
• 2DPC 2R Max speed up to 5600+ MHz
Supports Intel® XMP3.0 OC
Supports Dual-Controller Dual-Channel mode
Supports non-ECC, un-buffered memory
|
| Đồ họa |
1x Hỗ trợ HDMI™ HDMI TM 2.1 với HDR, độ phân giải tối đa 4K 60Hz
1x Hỗ trợ DisplayPort DP 1.4, độ phân giải tối đa 8K 60Hz |
| Khe mở rộng |
2x Khe cắm PCI-E x16
Hỗ trợ x16/x4
1x Khe cắm PCI-E x1
PCI_E1 Gen PCIe 5.0 hỗ trợ tối đa x16 (Từ CPU)
PCI_E2 Gen PCIe 3.0 hỗ trợ tối đa x1 (Từ Chipset)
PCI_E3 Gen PCIe 4.0 hỗ trợ tối đa x4 (Từ chip) |
| Lưu trữ |
4x M.2 (Qty)
M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 22110/2280/2260 devices
M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices
M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices
8x SATA 6G (Qty)
*PCI_E1 slot will be Gen5x8 when installing M.2 SSD in the M2_1 slot.
*SATA_1 & SATA_2 will be unavailable when installing M.2 SATA SSD in the M2_3 slot. |
| RAID |
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA*
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ M.2 NVMe |
| USB |
4x USB 2.0 (Mặt trước)
4x USB 3.2 Gen1 Loại A (Phía sau)
2x USB 3.2 Gen1 Loại A (Mặt trước)
4x USB 3.2 Gen2 Loại A (Phía sau)
1x USB 3.2 Gen2 Loại C (Phía sau)
1x USB 3.2 Gen2 Loại C (Mặt trước) )
1x USB 3.2 Gen2x2 Loại C (Phía sau) |
| LAN |
Intel® 2.5Gbps LAN |
| Wired/ Bluetooth |
Wi-Fi 7
The Wireless module is pre-installed in the M.2 (Key-E) slot
Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (320MHz) up to 5.8Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax/ be
Supports Bluetooth® 5.4**, MLO, 4KQAM
* 6GHz band support may depend on every country’s regulations and Wi-Fi 7 will be ready in Windows 11 SV3.
** The Bluetooth version may be updated, please refer to the Wi-Fi chipset vendor's website for details. Bluetooth 5.4 support schedule depends on MSFT Windows 11 plan.
|
| Âm thanh |
Realtek ® ALC4080 Codec
7.1-Channel USB Âm thanh hiệu suất cao
Hỗ trợ đầu ra S/PDIF
Hỗ trợ phát lại lên đến 32-Bit/384 kHz trên bảng điều khiển phía trước |
| I/O nội bộ |
1x Power Connector(ATX_PWR)
2x Power Connector(CPU_PWR)
1x CPU Fan
1x Pump Fan
6x System Fan
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
1x TBT connector (JTBT, supports RTD3)
1x Tuning Controller connector(JDASH)
3x Addressable V2 RGB LED connector (JARGB_V2)
1x RGB LED connector(JRGB)
1x TPM pin header(Support TPM 2.0)
4x USB 2.0 ports
2x USB 3.2 Gen1 Type A ports
1x USB 3.2 Gen2 Type C ports
1x USB4 card connector (JTBT_U4_1, supports RTD3) |
| Tính năng LED |
Đèn LED gỡ lỗi 4x EZ |
| Kích thước |
ATX
243,84mmx304,8mm |
